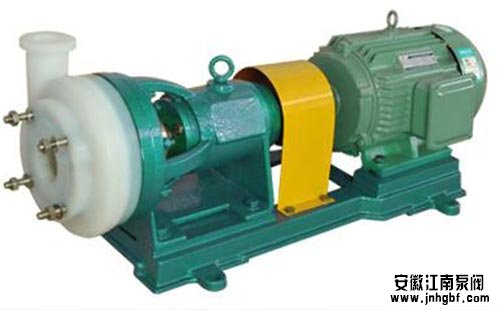

FSB型氟塑料合金離心泵產品概述：

　　FSB型系列氟塑料合金離心泵采用氟塑料合金設計制造而成，適用于在-80~150℃的條件下長期輸送任意濃度的各種酸、堿、氧化劑及各種有機溶液。該產品具有耐腐蝕性能極強、設計合理、結構緊湊、性能可靠、使用維修方便等諸多優點，廣泛適用于化工、制藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品加工等行業輸送腐蝕性液體，是建設現代文明工廠的理想輸送設備。

　　推薦閱讀：《氟塑料離心泵的維護注意這五點，受益多多!》

　　FSB型氟塑料合金離心泵結構：

　　FSB型系列氟塑料合金離心泵結構由泵體、葉輪、后蓋、壓蓋、螺絲、密封件、支架、電機組成。

　　1、泵體：左右兩側連接部分用內埋鑄鐵法蘭圈各一只模壓塑料合金制造。

　　2、后蓋：右邊一側內埋一直金屬板模壓塑料合金制造。

　　3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包氟塑料合金模壓而成，使葉輪與金屬接軸牢固結為一體，保持軸根與葉輪后部承受旋轉時的扭矩力，這樣介質浸濕部分全部為氟塑料合金。

　　4、機械密封：清潔酸液氧化劑介質配用單端面無冷卻水機械密封——WB2，含雜質顆粒介質配用單面無冷卻水耐磨機械密封——硅化169型。

　　5、壓蓋：為不銹鋼板加工制造。

　　FSB型氟塑料合金離心泵工作原理：

　　1、葉輪軸與電機軸利用莫氏錐度通過轉子中心至電機尾部風葉處用螺栓吊緊傳動。

　　2、葉輪中的葉片迫使液體旋轉，對液體作功，使其能量增加，液體在離心力的作用下向葉輪四周甩出，通過泵體的渦形流道將速度能轉換成壓力能，當葉輪內的液體甩出后，葉輪內壓力低于進水管內的壓力，新的液體在這個壓力差的作用下被吸入葉輪，液體就連續不斷地從泵內流出。

　　FSB型氟塑料合金離心泵安裝與拆卸：

　　A、泵的安裝：

　　1、該泵與電機由本廠裝好出廠，只要將本泵放置水平位置接上進，出管和接通電源即可工作。

　　2、泵體采用氟塑料壓制而成，鋼度較金屬差，故管路重量不能直接壓在泵體上。吸入管路應盡量短直，出口管路如果過重應另加支架承受，以延長壽命。

　　3、所有結合處必須保持密封，以防漏氣漏液影響泵的工作性能。

　　B、泵的拆卸：

　　1、松開泵體與后蓋的聯接螺栓，用木錘柄輕敲泵體與后蓋脫開。

　　2、松掉機械密封的動環緊固螺釘。

　　3、拆開電機尾部風葉罩，松掉電機軸中心吊緊螺栓帽，用木錘輕擊吊緊螺栓。使 其葉輪軸與電機軸的莫氏錐度結合面松動后，拉出葉輪軸、密封件動環和后蓋， 松開后蓋上壓蓋螺釘，取出靜環。
